ProChimia SAM 自己組織化単分子膜
各ページの構成、見方について ジスルフィド チオホスホネート
チオールQ&A アセチル保護チオール ビルディングブロック
バイオスペシフィックチオール NPsアセンブリー用ジチオール カップリング試薬
機能化チオール クラウンエーテルチオール カリックスアレン
電気化学活性チオール フッ化チオール / シラン MOFs
蛍光チオール / ジスルフィド シランカップリングに関して 機能性酸化グラフェン
光応答性チオール シランカップリング剤 酸化鉄表面修飾用リガンド

赤字はインストラクションです。
*納期は通常、御発注から約1か月で納品となります。合成と輸入に要する時間で前後いたしますが何卒ご了承ください。
   販売価格には輸入諸掛等すべて含まれており、納品はクール宅急便で納品させていただきます。
シランカップリングに関して
シランカップリング プロトコル
下記pdfファイルに基板洗浄、トリメトキシシラン、ジメチルクロロシランのプロトコルを記載した文献を集めておりますのお役立て頂ければ幸甚です。
シランカップリング プロトコル (pdf)

保管
冷暗所(直射日光の当たらない室温以下の場所+2C〜-20C)で、湿気などを避け、不活性ガス下(窒素又はアルゴン)で保存してください。長期保存する場合は-20Cでの保存をおすすめしております。シランカップリング剤は、水分・湿気に触れると加水分解を起こしますので、使用後は必ず密栓して水分・湿気の侵入を防ぎ、容器の空間を窒素置換して保存して下さい。

1.アルコキシシランによる表面修飾

1.1. メカニズム

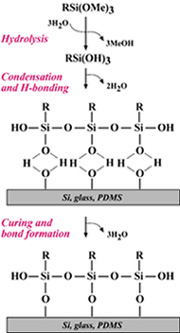

アルコキシシランは基板表面のOH基と結合し、Si-O-Si結合を形成します。通常は酸性のエタノール溶液、無水トルエンもしくは塩化メチレン中の還流下で行われ、初めに不安定なアルコキシドは加水分解します(Biomaterials, 2000, 21, 605-616, Langmuir, 2003, 19, 5169 Langmuir, 2002, 18, 3181)。加水分解されたシランは縮合し、基板のOH基と水素結合します。最後に乾燥、キュアさせる事により、水分子が失われ基板上で共有結合が形成されます。

1.2. 修飾する前に

基板:ガラスやSiなどの基板表面にOH基を形成する為に、表面修飾する直前に下記1.3.の方法で洗浄する事をお奨めいたします。PDMSの場合はプラズマ処理をお奨めいたします(Langmuir, 2001, 17, 4090-4095)。
単分子膜の形成:多層膜の形成を最小限に抑える為、キュアの前に基板を水、エタノール(もしくは1.4.記載の有機溶媒)で十分に洗浄して下さい。

1.3.基板の洗浄

ガラス、Si等: MeOH : HCl (1:1)溶液に30分浸漬して下さい。イオン交換水で十分に洗浄し、濃硫酸中に2時間浸漬し、沸騰したイオン交換水で再び洗浄し、窒素雰囲気下で乾燥させてください。(Cras, J. J.; RoweTaitt, C. A.; Nivens, D. A.; Ligler, F. S. Biosens. Bioelectron. 1999, 14, 683-688.)。

1.4. 溶媒

次の溶媒を使用する事により高品質の単分子膜を高い再現性で形成する事ができます。

(i) エタノール溶液
(ii) トルエン
(iii) ヘキサデカン (Aldrich)とHPLCグレードの四塩化炭素(Aldrich) 80:20の混合溶媒。
(iv) バイシクロヘキシル(Aldrich)、四塩化炭素(Aldrich)、クロロホルム、80:12:8の混合溶媒。
2.トリクロロシランによる表面修飾

2.1. 保管(反応性)

トリクロロシランはアルコキシシランより反応性が高く容易に加水分解しHClを生成します。不活性ガス下で、湿気を避けて保存して下さい。

2.2. 基板の洗浄

基板表面を修飾する前に、 MeOH : HCl (1:1)溶液に30分浸漬して下さい。イオン交換水で十分に洗浄し、濃硫酸中又はピラニア溶液中に2時間浸漬し、下記3.1.記載の適切な溶媒でリンスしてください。

2.3. 単分子膜の形成

トリクロロシランによる単分子膜の形成は溶液(Wasserman, S. R.; Tao, Y.-T.; Whitesides, G. M. Langmuir 1989,5, 1074-1087, Ulman, A. Adv. Mater. 1990, 2, 573; Sagiv, J. J. Am. Chem. Soc. 1980, 102, 92)もしくは蒸気(Chaudhury, M. K.; Whitesides, G. M. Science 1992, 256, 1539)から可能です。通常3mMの濃度のシラン溶液が使用されます。ガラス容器は新品洗浄済みでアルゴンプラズマ処理したものを使用してください。2種類の混合溶媒が通常使用されます(Sagiv, J. J. Am. Chem. Soc. 1980, 102, 92)。

(i) ヘキサデカン (Aldrich)とHPLCグレードの四塩化炭素(Aldrich)80:20の混合溶媒。
(ii) バイシクロヘキシル(Aldrich)、四塩化炭素(Aldrich)、クロロホルム、80:12:8の混合溶媒。注:溶媒中の含水率がシラン化反応に影響する為、塩素系溶剤は無水化して下さい(Silberzan et al. Langmuir 1991, 7, 1647.) 。
3.ジメチルクロロシランによる表面修飾

3.1. 単分子膜の形成

SAM形成方法はトリクロロシランと同様です。溶液(Wasserman, S. R.; Tao, Y.-T.; Whitesides, G. M. Langmuir 1989,5, 1074-1087, Ulman, A. Adv. Mater. 1990, 2, 573; Sagiv, J. J. Am. Chem. Soc. 1980, 102, 92)もしくは蒸気(Chaudhury, M. K.; Whitesides, G. M. Science 1992, 256, 1539) から形成可能です。通常3mMの濃度のシラン溶液が使用されます。ガラス容器は新品洗浄済みでアルゴンプラズマ処理したものを使用してください。3種類の混合溶媒が通常使用されます。

(iii) ヘキサデカン (Aldrich)とHPLCグレードの四塩化炭素(Aldrich) 80:20の混合溶媒。
(iv) バイシクロヘキシル(Aldrich)、四塩化炭素(Aldrich)、クロロホルム、80:12:8の混合溶媒。注:溶媒中の含水率がシラン化反応に影響する為、塩素系溶剤は無水化して下さい(Silberzan et al. Langmuir 1991, 7, 1647.) 。
(v) 無水トルエン。

3.2. 基板の洗浄

基板表面を修飾する前に、 MeOH : HCl (1:1)溶液に30分浸漬して下さい。イオン交換水で十分に洗浄し、濃硫酸中又はピラニア溶液中に2時間浸漬し、下記3.1.記載の適切な溶媒でリンスしてください。

3. 注:

(i) 2つのメチル基が、基板上のヒドロキシル基により形成されたSi-O結合を保護し、トリクロロシランよりも加水分解しにくい安定な状態にします。
(ii) 塩素原子が凝集の可能性を排除し、多層膜の形成を防ぎます。
(iii) クロロシランは容易に加水分解しHClを生成します。不活性ガス下で、湿気を避けて保存して下さい。
トップへ戻る
Home SAM(自己組織化単分子膜)形成試薬 ナノ粒子ブティック
